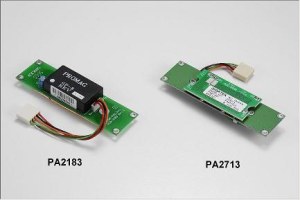

PA2183 & PA2713 - Module de lecture RFID

Module de lecture RFID

Introduction

PA2183 / PA2713 sont une solution RFID propsée en substitution à la lecture de piste magnétique.
On découvre l'avantage de la lecture sans contact pour une identification automatique fiable utilisant la technologie PROMAG RFID à 125Khz ou 13.56Mhz..
Le lecteur PROMAG RFID module PA2183 / PA2713 est le meilleur choix pour faire évoluer les spécifications magnétiques vers le lecteur de carte RFID.
Il est très facile à installer, juste changer le module PA2183 ou PA2713 RFID avec l'interface originale du module magnétique..

Particularité

• Lecture sans contact avec lecteur RFID
• Interface MSR (Lecture à piste magnétique)
• Conception compacte et de petite taille
• Facile à installer

Spécification

PA2183

• Alimentation requise : 5VDC +-5% à 55mA typique
• Fréquence : 125KHz
• Distance de lecture : 70mm avec carte ISO card *1
• Interface: MSR ABA track2
• Longueur de cable : 100 mm
• Transpondeur : Lecture seulement
• ENGINE de carte : EM (41xx) compatible
• Poids: 200 g
• Température opératoire : -10 à 60 Deg C
• Humidité relative : 10 ~ 90%.

PA2713

• Alimentation requise : 5VDC +-5% à 55mA typique
• Fréquence : 13.56Mhz
• Distance de lecture : 10~40mm *1
• Interface: MSR ABA track 2; Wiegand 26bit; Serial TTL 96000bps, 8N1
• Longueur de cable : 100 mm
• Transpondeur: Lecture seulement pour l'unique numéro de série & identifiant
• ENGINE de carte : ISO 14443A Mifare® MF1 / Ultralight
• Poids: 180 g
• Température opératoire : -10 à 60 Deg C
• Humidité relative : 10 ~ 90%.

*1 Maximum de lecture dans les conditions idéales

Application

1. Gestion horaire
2. Terminal de controle d'accès
3. Terminal de collecte de donnée d'indentification automatique (AUTO-ID)
4. Terminal de sécurité

Versions disponibles

PA2183-00-- Interface MSR (dimension 100 x 28 x 17.1mm)
PA2713-00-- Interface MSR (dimension 100 x 28 x 8.5mm)
PA2713-01-- Interface MSR (dimension 100 x 28 x2.5mm)
PA2713-02---Interface Wiegand (dimension 100 x 28 x 8.5mm)
Interface Série TTL disponible en option

Remarque

PA2713FL : Version compatible FeliCa est disponible sur demande
PA2713FL-01 ( 100 x 28 x 2.5 mm )
PA2713FL-xx ( 100 x 28 x 8.5 mm )
