DS100R-04

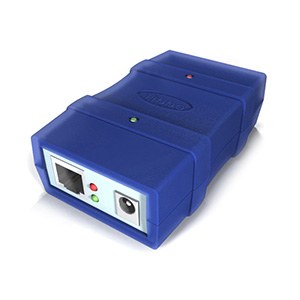

Le DS100 est un serveur de périphérique série à usage externe.
Le matériel du périphérique comprend un port Ethernet 10BaseT, un port série et un processeur interne qui "colle" les côtés réseau et série.
En interne, le DS100 est basé sur le module Ethernet EM100.

Le DS100 est fourni en deux modifications:

• DS100R avec port série RS232.
• DS100B avec port série universel RS232 / 422/485.


Matériel

Caractéristiques:

§  Port Ethernet 10Base-T.

§  Un port série:

§  DS100R: port RS232 (lignes TX, RX, RTS et CTS).

§  DS100B: port RS232 / 422/485:

§  Mode RS232: lignes RX, TX, RTS, CTS, DTR et DSR;

§  Mode RS422: lignes RX +/-, TX +/-, CTS +/- et RTS +/-;

§  Mode RS485: lignes RX +/-, TX +/-, contrôle de direction automatique.

§  Quatre LED:

§  Voyants d'état vert et rouge sur le dessus de l'appareil;

§  LED d’état Ethernet de liaison et de collision côté réseau.

§  Puissance: 12VDC (9 ~ 16V).

§  Dimensions (L xlxh): 95 x 57 x 30mm.

§  Plage de température de fonctionnement: -5 ~ + 70 ° C.

§  Le micrologiciel peut être mis à niveau via le port série ou le réseau.

§  Certifié CE et FCC (voir fichiers PDF à droite).

Accessoires optionnels:

§  Plaque de montage sur rail DIN DMK100

§  Adaptateur de bornier TB1100 (version "A" recommandée)

§  Adaptateur 12V / 0,5A : APR-1014 (US), APR-1015A (UE), APR-1018A (UK)

§  Câble Ethernet croisé WAS-1498

§  Câble Ethernet droit WAS-1499

§  WAS-P0004 (B) Câble série DB9M-DB9F (Périphérique vers PC)

§  WAS-P0005 (B) Câble série DB9F à DB9F (périphérique à périphérique)
